TUNING mesin Honda GL

Assallamuallaikum warahmatullah…

Yogha Sogol.. #66

Puji syukur kepada Allah Swt, yang masih memberikan kami rizky kesehatan, semangat, untuk terus berjuang di lintasan balap Indonesia. Kesempatan-demi kesempatan datang bagi pembelajaran kami dari hasil korek harian murmerceng yang kami jalani ternyata memberi banyak ilmu dan pengalaman berharga dalam seting motor. Keseringan rutinitas kami dalam membangun tunggangan turing berbasis honda gl, megapro, maupun tiger, membuat kami berjodoh dengan bos yang juga menyukai balap. Beliau begitu ingin mendukung kami dalam membangun karya baru untuk turun di kelas paling panas, kelas Sport 4 tak 200 CC.
Rasakan aura ketika motor-motor pacuan di kelas para raja ini menyala, deruman knalpotnya menggema memekakkan telinga, aroma bensol menyerebak di udara sekeliling arena, karburator-karburator paling eksotis tertanam di intake menandakan pasokan udara/bahan bakar yang begitu banyaknya ke dalam silinder, sebut saja minimal Keihin PJ 34mm, Pwk 38mm, TMR, FCR, apa saja ada…
Dengan dana yang turun bertahap dalam pengembangan dan riset, tidak membuat kita patah semangat Selama kita bisa balap, kita cukup bahagia… Karena balap bukan hanya tentang mesin kencang, semua tentang kebahagiaan jiwa!
Basic motor yang dipilih adalah Honda GL, dimana harga motor second nya lebih murah dibanding lainnya. Sehingga dana bisa lebih dialokasikan untuk pengembangan mesin. Meskipun banyak PR yang perlu dikerjakan dibanding jika basic diawali dengan mesin Tiger, namun tetap SEMANGAT!!!

Cranksahft stroke up

dimulai dari bawah
- Penguatan crankcase mutlak diperlukan, dengan melakukan shock ulang lubang bearing kruk as, supaya kembali presisi dan mesin tidak terlalu bergetar hebat, bearing kruk as pun diganti dengan milik Honda Tiger merk NTN. Setelah sektor crankcase diperkuat, mulailah pengerjaan Stroke Up dilakukan. Dengan menggeser big end sejauh 6 milimeter, namun kali ini stroke  up yang kita lakukan dengan mengganti lengan ayun piston denga milik kawasaki ninja 150. Alasannya adalah, dengan diameter big end lebih kecil, sisa daging di antara big end dan daun kruk as masih banyak menjadikan kruk as lebih aman tidak mudah melintir. Serta dengan diameter big end lebih kecil, kita bisa menggeser offset pi kruk as ketika serta merta menaikkan langkahnya. Hal ini meniru karakteristik macam honda blade, untuk meminimalisir friksi, katanya begitu… hehehe… orang kita meniru coba-coba.

Geser pin big end :: offset center

bagian terpenting
Program utama modifikasi ada di jalur cylinder block dan cylinder head. Bubungan penampung piston kita ganti milik Honda Tiger, selain terlihat lebih rapi tanpa paking alumunium, blok tiger relatif lebih tebal dalam menahan termal dan friksi dibanding blok standard GL. Pengukuran tinggi deck clearances piston Honda Megapro setelah tertanam dalam silinder dilakukan, dalam hal ini untuk mengejar kompresi tinggi, blok silinder kita papas sebanyak 3 milimeter. Dome piston menjadi setinggi 5 milimeter.

Mendesain dome piston

Kubah cylinder head kita tutup las, sudut klep kita rubah, seating dan bushing klep diperkuat dengan bahan besi hancuran, katup diambil dari kode EE5 entah dari mobil apa, dimodifikasi ulang sedemikian hingga berukuran 33mm untuk inlet, dan 28mm untuk outlet side. Kubah tipe mangkok, tanpa squish, dengan selisih bibir katup ke tepi head 0,5mm hasil dari olah pemapasan cylinder head sebanyak 0,5 milimeter.
Dari hasil modifikasi tersebut terkumpul perbandingan kompresi setinggi 13 : 1. Cukup untuk pembalap pemula kami yang beranjak naik kelas, dan belajar untuk bersiap tanding di kelas FFA. Dari motor bebek yamaha crypton 105 cc, langsung beajar jauh mengkonsep motor sport Honda Pasti masih banyak penyesuaian disana-sini.

Porting Head korek harian :: beautiful

Head porting n camshaft
Sektor porting beda dengan motor korek harian, seringkali kalian melihat porting kami begitu indah, kali ini iseng bikin model porting ngawur seperti kupu-kupu , keluar jauh dari pakem standard hehehe… melebar disamping kiri dan kanan jalur bushiing katup, dibawah katup (area mangkuk) memang cukup besar di kisaran 31 milimeter. Namun di ujung intake manifold relatif kecil 27milimeter saja. Permukaan porting inlet sengaja dibuat Super Kasar, dipakai untuk memecah butiran bahan-bakar yang susah berkabut jika memakai karburator tipe mikuni kotak, apalagi venturinya super besar :: 36 milimeter. Hahahahha… Bayangkan saja, graham bell cuma menyarankan karburator venturi 31mm untuk mesin balap 200 cc. Maaf ya pakde graham  , kita murtad …
Porting buang relatif tidak jauh dari standard, hanya kita haluskan saja… Yang penting ketemu dengan ujung leher knalpot tidak bertubrukan hempasan udaranya. Yah, masalah porting memang sedang disimplifikasi, bisa dikembangkan lagi nanti pada saat seting dimana kekurangannya kita tingkatkan ulang. Kalau mau bikin motor balap ya memang harus telaten, ga bisa sekali nyala langsung juara… Sulapan namanya,

porting head super kasar

Pir katup menggunakan pir klep jepang TK Racing untuk honda tiger pada sisi inlet untuk mempertinggi kompresi dinamis, sementara Pir Klep buang cukup memakai pir klep Honda Tiger standard diganjal ring setebal 0,5 milimeter supaya meringankan putaran mesin , pula untuk membantu dekompresi agar mudah saat penyalaan motor.

Menjaga agar noken as dan valve train tidak mudah aus , pada jalur balik oli di cylinder head dibuntu menggunakan busa dan lem besi. Ini trik biasanya dipakai pada motor turing, Dapet ilmu berharga kan kalian. Sayang juga kalau cam udah ketemu kenceng , tiba-tiba aus… oh tidak!!!!

Noken as kita memiliki 3 set untuk dicoba, kondisi terakhir yang dipakai diambil dari basic motor honda tiger, dipapas hingga ukuran pinggang 22 milimeter, durasi 0,15 milimeter masih mengikuti standard bawaan pabrikan, durasi 1 milimeter ke atas yang dilebarkan. Ini dimaksudkan untuk mengejar torsi di putaran bawah-maupun atas tetap berisi. Pembalap lebih nyaman dengan karakter tenaga yang demikian. Ke depan mungkin kita akan coba lagi noken as dengan LSA lebih sempit yang memfokuskan tenaga di putaran menengah ke atas saja, rpm bawah diusahakan dari skill pembalap jika sudah mumpuni.
Pendukung pengapian
Berteman dengan banyak bengkel adalah hal terindah bagi kami, salah satunya dengan bengkel ULTRASPEED  Jakarta, dari hasil ngobrol dan sharing di facebook maupun bbm ( cieh… gaul kan kita hahaha ) dia menawarkan produk baru yang mungkin bisa membantu riset. Salah satunya coil PROTEC CARSPEED Edition, kemudian kita disarankan membuka link KOIL PROTEC  yang berisi video pertempuran antara koil protec melawan koil yamaha yz250! Ajib!!!

protec carspeed edition

Setelah melihat, tak banyak bicara langsung kita order koil tersebut. Untuk hasil maksimal memang diperlukan mengatur ulang timing pengapian, oleh karenanya pick up magnit kita perpanjang hingga total 20 milimeter, dipadu timing pengapian CDI AC Honda Grand merk Varro buatan Junior Motorsport. Hasilnya putaran atas lebih mampu teriak, dibanding perpaduan sebelumnya dengan koil Yz.
4 Sehat 5 Sempurna

Bagian termahal dari seluruh rangkaian mesin drag di kelas sport 4 tak 200 cc ini adalah pembelanjaan karburator. Kami memilih karburator tipe Mikuni TM 36 milimeter, untuk mendapatkan sokongan akselerasi lebih sadis dan lontaran motor di trek pendek lebih cepat, dan dirasa skep flat lebih cocok untuk karakter tersebut. Sedangkan venturi 36milimeter memang disediakan untuk menyuplai tenaga hingga lebih dari 14,000 RPM.

race result, timer lebih baik, posisi justru melorot, racing itu kejam

Knalpot riset, mungkin sudah 3 , 4 kali berubah, baik desain muffler, leher primary pipe, hingga model secondary pipe. Untungnya ada cak Sahek yang selalu mendukung riset kami, dengan bengkel knalpot sederhana miliknya di daerah Sedati sidoarjo, kami terus berkonsultasi untuk menciptakan knalpot terbaik. Jadilah leher knalpot diambil dari megapro imitasi, sedangkan secondary pipe didesain seperti model knalpot Ahau untuk jupiter z, muffler sebesar 40 milimeter digamit untuk melepas total gas buang!
Hufff…. Masih banyak kekurangan, dan masih banyak angan-angan untuk mencoba riset riset lain Semoga seiring berjalan waktu kami dapat terus menyempurnakan apa yang ada…

Sementara ini waktu terbaik yang dapat ditempuh di jarak 201 meter masih dikisaran 8,299 second, namun saat event pembalap masih belum optimal hingga torehan waktu masih bersandar di 8,42 second. Apalagi mesin sebelum event di kenjeran sempat mengalami trouble yang menyebabkan kruk as patah, dan dirakit ulang untuk mengejar event. Hasil memang belum maksimal, sementara sang pembalap maestro rico bochel, mengendarai GL milik mas Chimenk dari Sidoarjo juga yang sering berlatih bersama di Juanda sudah menggapai 7,899 second dengan pacuannya di kelas yang sama. Excelent! Meski masih kalah, harus tetap teguh Semoga bos besar tidak henti mendukung kami…



by:http://ratmotorsport.wordpress.com/2011/06/14/tuning-mesin-honda-gl-drag-kelas-sport-4-tak-tune-up-sd-200cc/

paket modifikasi mesin motor

Yamaha Jupiter Z / New Vega
Budget cost (stage I) : 300k

• Revisi porting cylinder head + polished porting
• Upgrade rasio kompresi 9.5 : 1
• Papas noken as, valve lift 27 %
• Customize piston relief
• Servis besar cylinder head , skir klep
• Overhauling n Tuning
• include : penggantian part cylinder head gasket + seal klep

Budget cost (stage I ++)  : 650k

• Redesain cylinder head porting + polished
• Upgrade dari 110cc ke 125cc
• Upgrade rasio kompresi 10 : 1
• Papas noken as, valve lift 27 %
• Reamer karburator
• Customize piston relief
• Servis besar cylinder head , skir klep
• Overhauling n Tuning
• include : penggantian part piston kit, overbore, cylinder head gasket + seal klep

Budget Cost (stage II)  : 1,000 k

• Redesain cylinder head porting + polished
• Upgrade dari 110cc ke 130cc
• Upgrade rasio kompresi 10 : 1 – 12 : 1 (bisa request tergantung bahan-bakar yang akan dipakai) more kompresi = more power
• Papas noken as, valve lift 30 %
• Back cut valve, reamer valve seat
• Customize knalpot standard bobok
• Karburator 26mm + intake manifold + jetting
• Customize piston relief
• Servis besar cylinder head , skir klep
• Overhauling n Tuning
• include : penggantian part piston kit, karburator, intake, jeting, overbore, cylinder head gasket + seal klep

By : http://ratmotorsport.wordpress.com/paket-modifikasi-mesin-motor/

Bore up Suzuki Satria FU 24 DK

Alhamdulillah,
Puji syukur kepada Allah SWT yang terus melimpahkan banyak rahmat dan rizky nya kepada kami. Kini kami semakin dipercaya menangani mesin motor Suzuki Satria F150, teknologi multivalve digabung dengan sistem DOHC , semakin membuat kami tertantang berpikir. Bukan hanya tentang bagaimana membuat motor kencang, atau bertenaga besar. Karena itu terlalu mudah. Tantangannya adalah, motor bertenaga besar, dengan modifikasi minimalis, yang awet, dan irit konsumsi bahan-bakar. Mumet…
Langsung kami sowan ke bengkel balap mobil kenalan, adalah cak Amin, engineer SMS motorsport di dekat kampus UPN Surabaya, pria ramah ini enak banget kalau diajak sharing, terutama tentang porting cylinder head mesin 4 klep. Mulai dari teori, hingga dicontohkan hasil portingnya, bagian mana yang menurut pengalaman dia boleh diambil dan tidak. Wow, mendengar beliau cerita ini rasanya seperti mendengar cerita stensilan, birahi sontak memuncak, omongannya tentang mesin begitu vulgar, ngga’ kuku… hehehe
Tak terasa gelas kopi dan bungkus rokok sudah habis malam itu, kami pun pamit pulang. Di dalam perjalanan hingga tidur pun semua wejangan terngiang-ngiang dalam mimpi. Inilah ilmu yang ditularkan, hingga membawa suzuki satria fu milik pelanggan dari kota apel, Malang, mampu meraung kuat di ruang dynotest milik Yamaha Banyuwangi Motor – Undaan Surabaya.
BORE UP!

piston scorpio modifan

Yeah, kenapa dipikir pusing, A.Graham Bell selalu bilang dalam bukunya four stroke engine performance tuning, BORE UP adalah hal termudah meningkatkan tenaga, kelebihan 8 milimeter ekstra luasan piston scorpio bisa dimanfaatkan memompa dapur pacu mesin. Mengandalkan stroke standard motor, sanggup mendongkrak kapasitas silinder menjadi 187 cc.
Penambahan 27 % kapasitas silinder belum tentu membawa tambahan tenaga dengan prosentase sama jika tanpa diimbangi modifikasi sempurna dan perhitungan cermat. Tapi setidaknya kita sudah ada modal menuju motor kencang! So kenapa ragu…

FU turing bore up scorpio

KOMPRESI
Mengapa motor standard bisa awet bertahun-tahun, sebaliknya motor balap race / drag umur nya dapat dihitung dalam jam kerja? Jawabannya hanya satu , KOMPRESI. Kompresi adalah sumber utama penghasil tenaga, namun juga sumber perusak durabilitas mesin. Mengapa? Kamu kira pabrikan honda, suzuki, yamaha itu membuat motor di Indonesia untuk balapan, bukan! Hanya untuk harian dan jalan-jalan ke pasar. Oleh karenanya kebanyakan memiliki kompresi antara 9 – 10 : 1, rendah banget. Kebetulan FU dengan karakter sport memiliki kompresi 10.5 : 1. Makanya sejak lahir dia sudah lebih kencang dari motor bebekmu , hehehe…
Mengukur dan menjaga kompresi tetap rendah adalah tugas engineer, memastikan ketepatan pemilihan oktan bahan-bakar yang dipakai sesuai modifikasi adalah kewajiban pemilik motor. Karena tantangannya harus awet maka kompresi dinaikkan sedikit saja di angka 11 : 1. Kok bisa ? Kapasitas melonjak kok kompresi tetap rendah? Harusnya kan minim udah 13 : 1.
Ayo sekali-kali kita belajar, bagaimana menurunkan kompresi! Hehehe…
- Penambahan paking blok cylinder : paking blok maupun paking head berpengaruh terhadap jarak atap piston terhadap kubah, celah ini semakin renggang maka kompresi pun semakin turun.
- Mendesain piston dengan atap cekung, seperti milik motor honda karisma, jangan yang dome terus Toh buktinya enak, motor ringan dan nafas terus hingga belasan ribu rpm.
- Melebarkan kubah ruang bakar dengan pisau tuner, ingat perbandingan kompresi adalah pembagian antara kubah ruang bakar melawan silinder, pembentukan ulang kubah ruang bakar sesuai volume silinder yang baru mutlak perlu.
apalagi ya… dari cam juga bisa, nanti dulu tapi ya …
Kekuatan Porting
Konfigurasi katup inlet 22 milimeter milik fu dalam memasok bahan bakar ke silinder dirasa cukup. – cukup maksa maksudnya hahaha…  karena sebenernya ya tidak cukup, dicukup-cukup kan karena dana nya sang empu motor belum cukup buat bikin klep dengan lebar yang cukup hehehehe… cukup bingung kan bacanya. Lagipula membuat klep lebar butuh waktu dan antrian lama di proses fabrikasi / pembubutan. Bagaimana solusinya?

inspirasi porting

Meniru cylinder head honda estillo jawara milik team SMS Drag Racing yang turun di kelas sedan 1.700 cc standard, dimana memainkan cam dan klep adalah haram hukumnya, jadi yang diandalkan ya kompresi dan porting, gila! Melebarkan kiri kanan porting serta fokus di bowl area adalah jawabannya. Lebar porting dibuat 32 milimeter. Dengan melebarkan kita berusaha menambah air flow tapi tanpa mengurangi gas speed. Kenapa? Karena ini sebetulnya mesin maksa, klep kecil kecenderungannya hisapannya terlalu cepat.
Berpikir ala konvergen dan divergen. Memang jika hanya portingnya saja yang dibesarkan efeknya tidak akan se-istimewa jika klepnya disesuaikan, repot kan. Namun karena menjaga konfigurasi mesin tetap Big Bore, dimana dia memiliki langkah pendek cenderung piston speed lebih rendah, mesin dirasa mampu dipacu belasan ribu RPM untuk mengejar kecepatan udara dalam porting. Coba deh lihat spec motor special engine macam, Honda CRF 250, piston 78mm stroke cuma 52mm. Yamaha Yz250f , piston 77mm stroke cuma 54mm. Atau sang jawara drag FFA milik tim kolor ijo, KTM 250 sx-f diameter piston 76mm stroke 55mm. Semuanya pistonnya gede-gede, stroke nya relatif jauh lebih rendah. Portingnya bagaimana hayo…? Search di google deh… itu pedoman untuk bikin fu
Noken as gemuk
Kalau kita disuruh mempertahankan noken as standard? Bisa! Namun ya setengah mati nyetingnya dan tenaga tidak keluar maksimal. Lagipula kita kan punya ilmu, kenapa tidak dilakukan demi manfaat yang lebih banyak. Nah, disini peranan noken as kerbau baru diperlukan. Ketika efisiensi volumetrik sukar dijangkau dari konfigurasi katup, maka durasi dan lifter noken as lebih dimainkan. Terutama durasi katup, ketika ditunjukkan camshaft honda estillo yang dipapas 2 milimeter hanya untuk mengejar profil, tapi ternyata cuma menambah lifter 1 milimeter, kita sangsi mampu memberikan tenaga lebih. Namun kata cak amin, cam seperti itu ternyata mampu memberi lebih banyak flow dibanding cam hi-lifter. Efeknya lari kendaraan lebih nyedo0o0o0t kaya 2 tak, bukan kaya bencong lho… ^_^

camshaft racing suzuki raider RAT

Oke, tinggal kita tiru dan sempurnakan, daripada main papas, kali ini noken as standard fu kita babet dengan las argon setebal 2 milimeter, kemudian digerinda ulang untuk menghasilkan lifter + 1 milimeter namun dengan profil lebar. Dengan main las, pantat cam tidak tersentuh, sehingga kami masih bisa memasang dekompresi cam, alias ntar kalo nyelah ga susah. Alhasil, electric starter pun masih mudah dinyalakan, tekan langsung greng. Celah shiem terhadap cam 0,10 milimeter inlet, 0,12 milimeter outlet. Suara cam bisa diminimalisir cuma husuk husuk husuk gitu suaranya agak2 ngosos gitu deh hehehehe
Belum mampu membeli pir klep racing, bisa diakali dengan penambahan ganjal ring setebal 1 milimeter dibawah pir klep inlet dan 0,7 milimeter dibawah pir klep out. Kalau ada duit buat beli pir katup racing, pasti kita tambahi modifikasi back cut valve, tambahan tenaga 10 % lagi bisa didapatkan. Hufffttt… emane…

chipatkai.. tukang bubut andalan lagi me-reamer head fu

SUPPORTING APPAREL
Perangkat pembantu tenaga lain adalah CDI Rextor adjustable, karburator pe 28 milimeter, knalpot aftermarket, kampas kopling suzuki RG150R, pir kopling TDR. Dibeli karena memang dibutuhkan. CDI itu diperlukan untuk menaikkan pengapian di 37 derajat menjelang TMA serta membuka limiter , sehingga ketika diumpan di 12,000 RPM mesin cepat teriak bersambung tidak terputus pengapiannya.
Kampas kopling dan pir kopling dibeli karena bawaan standard sudah selip menerima tenaga baru, kalau ga selip ya pake aja yang standard. PE 28 milimeter diharapkan mampu terus menyuplai tenaga di putaran menengah ke atas, kenapa ga make karburator lebih besar? Sebenernya pengen, tapi sang pemilik motor masih takut boros, hihihi…
Semua sudah tertata rapih, bismillahirrahmanirrahim… mesin dinyalakan, road testing… top speed ternyata mampu menembus 150 kpj, wow… tipuan speedometer atau sugesti? Belum asyik kalo belum dicoba balap 800 meteran , hasilnya melibas mx 200cc, megapro 200cc 23dk tipis 2 body, bahkan melibas jauh kawasaki-zx modifan ibukota yang sudah piston tiger klep tiger dengan topspeed 170 kpj (ternyata yang kencang speedometernya aja) wkwkwk…
Kalau kata tuner modern, apalah arti sebuah topspeed tanpa fakta empiris hasil modifan kamu? HOAK! Lebih baik dynotest… okeeeyy… kita jabanin. Langsung mengangkat telf untuk menghubungi mas Adi dari Dealer Resmi Yamaha Banyuwangi Motor, disana tersedia dynotest sportdevice dari REXTOR, kita janjian khusus untuk menyewa alat dyno nya. Perjalanan dari sidoarjo ke surabaya sejauh 40 kilometer, ditempuh hanya untuk mengetahui hasil testing. Dan inilah hasilnya, Power 24 DK meruncing hingga di puncak 11,000 RPM, Torsi besar sudah didapat di 9,000 RPM 17.5 Nm, kata mas Adi jika mampu sedikit lagi menyempurnakan jetting karburator maka tenaga 25 dk bukan tidak mungkin mudah diraih. Bagaimanapun, tetap patut disyukuri dari hanya modal sederhana , berbuah kebahagiaan pemiliknya…

Dyno result

dyno graph satria fu

By: http://ratmotorsport.wordpress.com/2011/10/24/bore-up-suzuki-satria-fu-24-dk/

Cara Setting Karburator Sepeda Motor

__________________________________________________ __________________________________________

Karburator dapat diartikan sebuah jantung bagi sepeda motor kita gan. Karena, tanpa piranti penyuplai bahan bakar ini, mesin motor tak akan berfungsi. Untuk itulah perlu adanya perhatian khusus terhadap part ini. Adanya kendala yang menghambat aliran bahan bakar pada karburator, dapat membawa masalah pada tunggangan kesayangan anda.Perawatan maupun setting karburator bisa dilakukan sendiri. Akan tetapi, karena adanya bagian- bagian penting yang ada di dalam karburator ini, apabila agan masih kurang yakin untuk mencobanya sendiri, lebih baik menyerahkan kepada yang ahli.

__________________________________________________ __________________________________________

Quote:

Langkah awal yang harus dilakukan sebelum menyetel karburator adalah dengan melihat spesifikasi dari tipe motor. Karena setiap tipe, spesifikasi yang ada pada jeroan karbunya pasti berbeda. Sebagai contoh, Satria F150 mempunyai Main Jet berukuran 112,5 mm, 12,5 mm untuk Pilot Jet dan 1 ¾ untuk putaran Pilot Air Screw-nya. Kita juga bisa melihat kondisi motor. Apakah sudah ada perubahan ataupun penambahan pada parts pendukung, seperti knalpot racing atau yang lainnya. Karena adanya pergantian ini bisa mempengaruhi setelan pada karburator. Jika mendapati hal ini (sudah ada part pendukung), spesifikasi pada karbu pun harus ada perubahan. Jeroan pada karbu harus dirubah 2,5 – 5 step dari spek standard.Jika semua kondisi karburator sudah dicek, tiba giliran kita untuk menyetelnya. Hidupkan mesin motor, pertahankan gas pada RPM 1.500 – 1.600. Kemudian, putar setelan udara (pilot air screw) sesuai dengan standar yang telah ditetapkan. Dengan mengacu pada standarisasi yang sudah ada, kita akan mendapatkan hasil setingan yang sempurna.

By :  http://www.otomotif-modifikasi.info/sepeda-motor/cara-setting-karburator-sepeda-motor.html

CARA MUDAH MENAIKKAN KOMPRESI MESIN SEPEDA MOTOR

Dulu pernah diulas cara mencopot ring pada busi untuk menaikkan kompresi. Memang masuk akal karena secara teknis kepala busi lebih masuk ke dalam dan akan mengurangi volume ruang bakar sehingga rasio kompresi sedikit naik.

Tetapi anda perlu ingat bahwa fungsi ring mencegah busi tidak

kendur karena getaran mesin. Jika sampai terjadi maka kompresi akan turun dan tenaga motor malah akan melemah. Sebaliknya, jika busi dikencangkan kuat risikonya lubang ulir slek dan lebih buruk lagi.

Ada cara yang lebih baik dengan tetap memasang ring busi. Caranya adalah melepas dulu busi dari mesin atau sediakan busi baru. Pada badan busi ada dudukan ring, lakukan pemotongan setebal 1,5 mm.

Untuk urusan ini, anda bisa serahkan pada bengkel bubut. Kalau sudah selesai pasang lagi di mesin, tentunya ring busi akan lebih mendem atau lebih dalam. Yang perlu anda ingat adalah membuka-memasang busi sebaiknya lakukan dalam kondisi mesin dingin.

Dijamin kompresi naik dan busi tidak akan kendur serta bunga api akan semakin cepat membakar campuran bahan bakar dengan udara. Karena posisi pemantik api itu jadi lebih masuk ke dalam.

Bagi yang khawatir kepala piston atau klep terbentur busi, sebelum menghidupkan mesin coba lakukan langkah berikut. Buka penutup pada blok mesin sebelah kiri, lalu putar kruk-as dengan kunci T 14 sampai 4 kali putaran. Jika tidak ada benturan maka menandakan mesin motor anda aman untuk dihidupkan atau dinyalakan.

By : http://dhoky.blogspot.com/2010/12/cara-mudah-menaikkan-kompresi-sepeda.html

KOREK HARIAN MOTOR SUZUKI SHOGUN / SMASH

Modifikasi suzuki memang mengasyikan, apalagi jika melihat intake port yang berbentuk ouval dan tetap terjaga begitu hingga ujung payung klep. Karakter porting seperti ini akan memberi kekuatan pada bottom end serta mid range power. Nah tinggal bagaimana kita mengail tenaga pada putaran atas, namun kali ini order mesin adalah untuk daily use alias masih dipakai bercinta dengan sang pacar,  jadi kudu enak buat jalan-jalan walau kadang buat kebut2an. Memanfaatkan banyak komponen standard, karena memang empunya adalah pelajar SMU dengan kantong pas-pas an, jadi ya modif murmer jilid yang kesekian deh hehehee… Rencana ke depan banyak, hanya setahap demi setahap, bahasa inggrisnya mah Alon-alon waton klakon… alah.

Meningkatkan kompresi kita custom piston agar lebih memiliki dome tinggi daripada standardnya, tentu ga bisa setinggi piston racing – hiks hiks..  nanggung… T_T – yah pokoknya cukup mengakomodir kompresi tinggi tapi minum premium di pom bensin pasti pas gak ngelitik.

Pasokan bahan bakar kita kasih pintu yang lebih gede untuk mengoptimalkan area bore, sekaligus mencicil jika nanti pasang piston dari Suzuki Thunder, meriset airflow gede dengan cylinder displacement relatif kecil… mampu gak mesinnya.

Dukungan lain adalah camshaft street yang dipapas hampir 1mm, untuk menambah lobe lift. Durasi overlaping ditambahkan agar putaran atas lebih berisi. Hal ini diimbangi dengan ubahan diameter port 81 % dari klep Intake. Exhaust system murah meriah dengan knalpot freeflow custom sekitar 150.000 saja, kan dana cekak bos… gak dapet subsidi ortu.  Modif kecil2an kaya gini aja kudu nabung dari uang saku dan menghemat untuk gak ngerokok tuh si empunya huehehehehehe… Namanya perjuangan memang butuh pengorbanan, bukan.

     By:http://ratmotorsport.wordpress.com/2009/02/19/korek-harian-suzuki-smash-shogun/#

CARA MENAMBAH PERFORMA SEPEDA MOTOR DENGAN DANA MINIM

1.Mengganti busi biasa dengan busi racing , menganti busi biasa dengan busi racing bertujuan agar pembakaran di mesin lebih sempurna dan lebih meningkatkan performa.

Contoh Busi racing: NGK IRIDIUM



                             DENSO IRIDIUM


                            FUKUYAMA IRIDIUM




2.Dengan mengganti ukuran pilot jet dan main jet ke ukuran yang lebih besar .misalnya menganti ukuran pilot jet suzuki smash yang tadinya 15 menjadi 17,5 dan main jet 90 menjadi 92,5 kenaikan ukuran pilot jet bertujuan agar performa mesin di putaran bawah meningkat seperti pada gear : 1,2,3 dan main jet bertujuan agar putaran atas mesin meningkat seperti pada gear : 4,5,6 tapi penggantian pilot jet dan main jet tidak boleh terlalu besar karena akan mengakibatkan bensin boros.

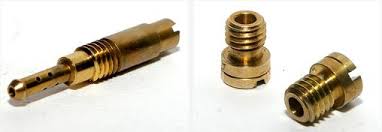

Contoh: gambar pilot jet dan main jet
